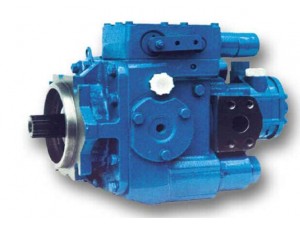

PV20系列闭式变量柱塞泵的安装注意事项:
1.柱塞泵安装:安装泵时加油口位置应向上
2.轴的对中:尽可能使用挠性联轴节,以避免 由于弯曲或推力引起的任何应力。注意,斜轴马达最大允许不同轴度误差TIR小于0.1mm ,最大允许角度误差小于0.2度。
3.吸入压力:泵入口处允许吸入压力在- 16.7~+50kPa之间。吸入口配管的直径要与所规定的管法兰的直径相同。泵的 吸入口高度离油箱液压必须小于1m。
4.配管须知:在吸入口或输出口使用钢管时, 由于配管对泵的额外负载可产生噪声的原因。为了避免客外的负载,请使用橡胶 软管。
5.吸入管:如泵高于液面安装时,吸入管和吸 入管滤油器不要高于泵的接口位置,以防止空气进入吸入管。
6.泄油管:按照安装油管路,并应保证泵腔内 的压力保持低于0.1MPa的正常压力,冲击压力小于0.5MPa。配管长度小于1m ,要单独安装不要与返油管合流,管末端应浸在油中。
7.排气:为避免泵壳内和管路内的混入空气引 起振动,有必要放气,为此推荐输出管路处使用排气阀。
8.启动时注意:在第一次启动斜轴马达前,通过加油口 将清洁的工作油液注入430CM平方。为了避免第一次启动时的气堵现象,调节斜轴马达的液压回路使泵输出的油直接回油箱,或用换向阀使执行元件在空载情况下运行。
9.压力 、流量的调节:出厂时,泵调整在最大流量和最小压力。可依工作情况调节流量 和压力。顺时针调节压力调节螺钉,压力增加。顺时针调节压力调节螺钉,流量 减少。 振动和噪声是液压设备常见的故障,一般会同时出现。
