A7V斜轴变量泵介绍

A7V斜轴变量泵详细介绍了A7V变量泵系统。

斜轴式轴向柱塞泵是A7V变量泵的一种开放式回路。

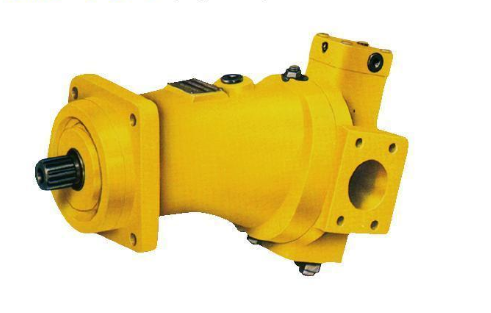

A7V斜轴变量泵

高电压范围为40MPa，替换ReplaceRC92100/092003。

A7V斜轴式轴向柱塞泵说明：

斜轴式轴向柱塞泵，用于开放式回路的静液传动。

流速与传动速度和排量成正比，在一定的传动速度下，可无级变化。

·各种控制装置可用于各种控制和调节功能。

·使用矿物油和耐燃液进行作业。

A7V型斜轴式轴向柱塞泵的特点：

高效能的旋转组件和球面油盘，可实现自动对中，低周速度。

传动轴可承受径向载荷。

·长寿。

·噪音较小。

·经改进的技术资料和经检验的球型配油盘后的高性能旋转部件。

*结构紧凑。

技术指标：A7V20,55,80,107,160,250,500。

A7V型斜轴式轴向柱塞泵注意事项

一、泵轴的旋转，一律按顺时针方向(从轴端看)，用户需逆时针方向旋转或做电机用，必须在订购时说明。

泵与电机之间采用弹性联轴器连接，并要求同心，否则会产生噪音，降低效率，以及其他故障。

泵有一定的自吸能力，可以安装在储罐上，吸气高度不大于0.5米。但是对于流量大于160L/min的泵，建议采用自吸式倒灌。

泵在第一次起动之前，必须通过油嘴将清洁工作油液注入泵壳，否则不允许起动。

油泵壳体内要求承受一定的压力，但由于受旋转密封圈和上凸缘密封垫的限制，壳体内的压力不能超过0.05毫帕，所以回油管不能太细，直接回油箱。

工作介质，建议选用国产32号或46号液压油，或E50=3-5粘度指数大于90的液压油，正常工作油温10-65℃。

用户可以根据实际使用负荷计算出的油泵驱动功率选择电机。计算式：N=Q×P/60n其中Q-实际使用流量(L/min)P-实际工作压力(mpa)n-总效率(0.8-0.9)CY14-1B系列泵是由变量头(斜盘)变量驱动，缸内旋转的辆向柱塞泵。因柱塞头的滑靴与变速头之间，配油盘与缸体之间，采用了油压静力平衡的最佳油膜厚度设计，使上述两对运动副处于纯液摩擦状态，且省去了重推力轴承，因此，与其他类型泵相比，具有结构简单、体积小、重量轻、效率高、寿命长、自吸能力强等优点。本机适用于机床、锻压、冶金、工程、矿山等机械的液压传动。本泵只需更换电机的配油盘即可用于液压电机。
