斜轴式柱塞泵如何完成吸、排油工作?

发布日期：2022-11-27 点击：0

所以液压马达和柱塞泵产生了混淆，主要是因为轴向柱塞马达和斜轴式柱塞泵的结构形式基本相同。液压马达和液压泵在原理上是可逆的，如果用电机驱动，输出的是压力(压力和流量)这就是液压泵；如果输入压力油，输出的是机械能(转矩和转速)，这就是液压马达。它类似于发电机和马达的关系。对二者的区别和联系的认识我在文章后面贴了一张力士乐的培训教材，大家有兴趣的可以去深入研究一下。现在我们来简单地看一下这个机器的内部原理和结构。

I.柱塞泵(发动机)：

与轴向柱塞马达类型相同，又分为直轴柱塞泵和斜轴式柱塞泵两种。

斜盘式柱塞泵：缸体转动时，每个柱塞往复运动一次，完成一次吸、排油动作。通过改变倾斜圆盘的角度，可改变密封工作容积的有效变化量，实现泵的可变。

第二，柱塞泵(电动机)的结构和工作原理：

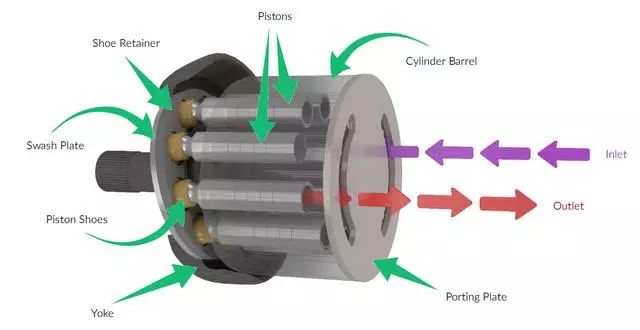

下图是轴向柱塞泵内部的核心部件，以及油的进出和排放情况。

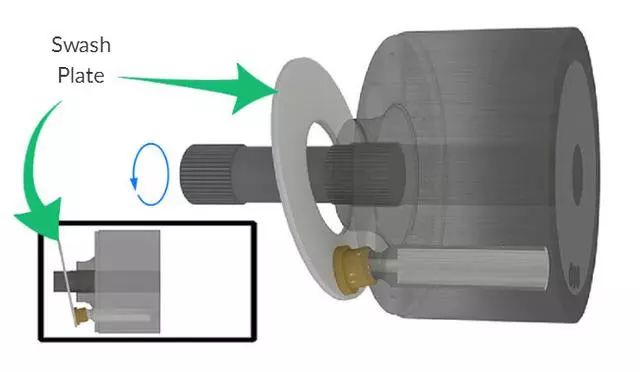

单根柱塞吸油排泄工艺简述，下图显示单根柱塞从最下部开始进入吸油准备阶段↓↓。

在柱塞转动到顶点的时候，柱塞孔内刚吸满了油液，正准备向外排放，这就是即将到来的向外排放的临界状态↓↓。

下图是一个完整的吸、排油过程，当气缸持续转动时，柱塞也持续吸、排油，这就是轴向柱塞泵的工作原理↓↓。
